Характеристики:

ТУ 3615-006-00220322-2000

Аппараты емкостные цилиндрические для жидких и газовых неагрессивных сред со ско-ростью коррозии углеродистых и низколеги-рованных марганцовистых и маргонцевок-ремнестых сталей не более 0,1 мм/год (в дальнейшем аппараты) с номинальными объемами от 2 до 200 м3, с условными давлениями от 0,8 до 2,5 МПа (от 8 до 25 кгс/см2) и температурами сред от минус 60 до 3000 С, предназначены для применения в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслях промышленности. Класс опасности рабочих сред – 2, 3 и 4 по ГОСТ 12. 1. 007. Жидкость должна иметь плотность не более 1000 кг/ м3, температуру, не превышающую температуру кипения при рабочем давлении, и температуру, при которой давление упругости паров не превышает рабочее давление аппарата. Допускается использование аппаратов для хранения жидких и газообразных сред без давления. Аппараты не предназначены для хранения сжиженных углеводородных газов в складских условиях, для перевозки жидких и газовых сред, для использования их с футеровкой, гуммированием или нанесением других внутренних покрытий.

Изготавливаются три типа аппаратов:

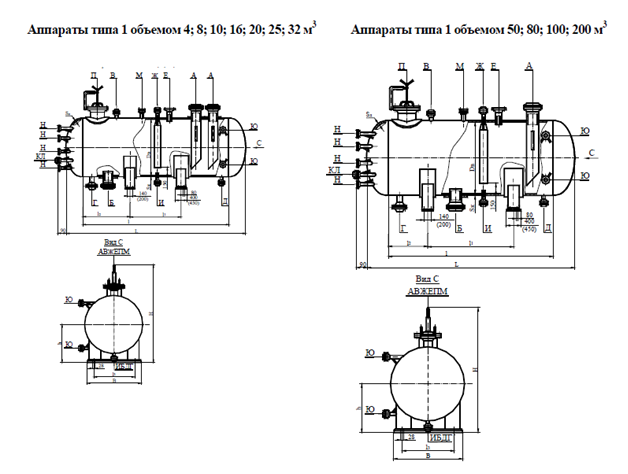

Тип 1 – горизонтальные для жидких сред;

Тип 2 – вертикальные для жидких сред;

Тип 3 – вертикальные для газовых сред.

Аппараты могут оборудоваться наружными или внутренними теплообменными устройствами, по АТК 24. 218. О7-90

Аппараты типов 2 и 3 предназначены для установки до U района по скоростному напору ветра включительно по СНиП 2.01.07-85.

Вертикальные аппараты типа 2 высотой менее 10 м предназначены для установки в районах с сейсмичностью до 9 баллов по 12ти бальной шкале, а высотой более 10 м – при условии подтверждения расчетом на прочность от сейсмических воздействий.

Вертикальные аппараты типа 3 предназначены для установки в районах с сейсмичностью менее 7 баллов. Допускается при замене опорстоек на опоры цилиндрические установка аппаратов типа 3 в районах с сейсмичностью до 9 баллов по 12-ти балльной шкале.

Климатическое исполнение аппаратов:

1. При поставке в районы с умеренным или холодным климатом – УХЛ1 по ГОСТ 15150.

2. При поставке в районы с тропическим климатом – Т1 по ГОСТ 15150.

Выбор аппаратов для конкретных условий эксплуатации осуществляет проектная орга низация, применяющая аппарат в своих проектах, при этом должны учитываться требования «Правил безопасности при производстве, хранении, транспортировании и применении» конкретных веществ.
